TORNO CABEÇOTE DE ENGRENAGEM

TipoSN50C
TipoSN71C
TipoSP2112
TipoSP2112-I
TipoSP2112-II
TipoSP2113
TipoSP2114
TipoSP2114-II
TipoSP2123-I
TipoSP2123-II

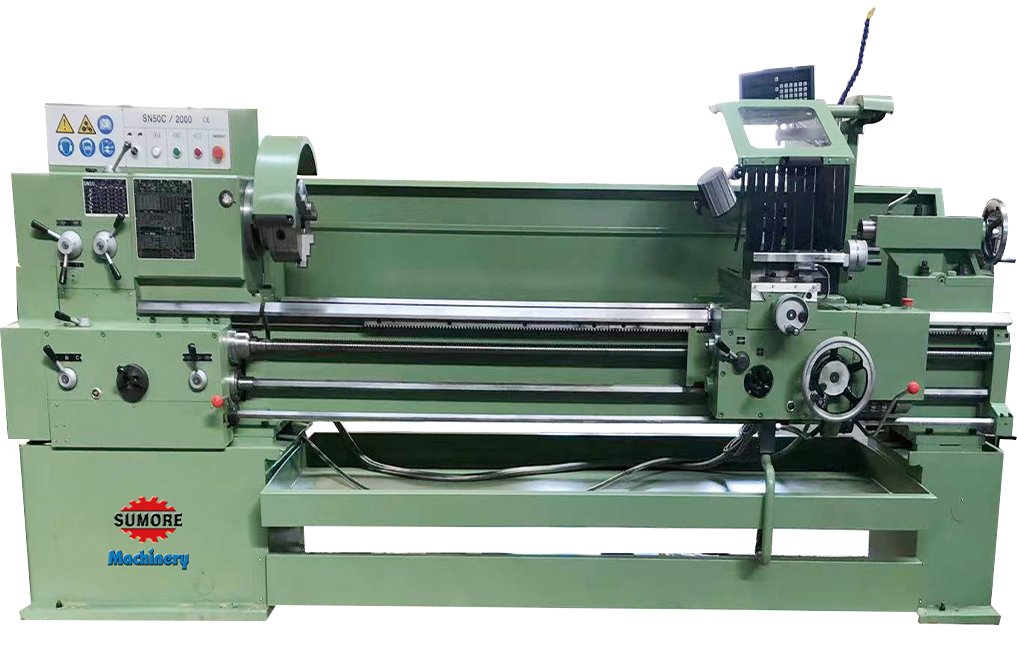

SN50C

ITEM

  • Diâm. máx. sobre o barramento
  • Diâm. máx. sobre o carro transversal
  • Diâm. máx. no vão
  • Comprimento do vão
  • Distância entre centros
  • Largura do barramento
  • Nariz do eixo
  • Furo do eixo
  • Cone do furo do eixo
  • Faixa de velocidade do eixo (sem etapas)
  • Roscas métricas
  • Roscas em polegadas
  • Roscas modulares
  • Roscas diametrais
  • Curso do carro transversal
  • Curso do carro superior
  • Seção máx. da ferramenta
  • Diâm. da luva do contraponto
  • Curso do contraponto
  • Cone da luva do contraponto
  • Potência do motor principal
  • Potência da bomba de refrigeração
  • Embalagem
  • Peso líquido
  • Peso bruto

SN50C

  • 500mm
  • 270mm
  • 700mm
  • 357mm
  • 1000/1500/2000mm
  • 340mm
  • C6
  • Ø52mm
  • MT6
  • 22–2000rpm
  • 29/0.5-40 Nr/mm
  • 38/1-80 Nr/TPI
  • 26/0.25--20 Nr/MP
  • 31/2--72 Nr/DP
  • 300mm
  • 140mm
  • 32×32mm
  • Ø70mm
  • 180mm
  • MT5
  • 5.5kW
  • 120W
  • 2700/3200/3720×1120×1905mm
  • 1735/1835/1950kg
  • 1935/2035/2250kg

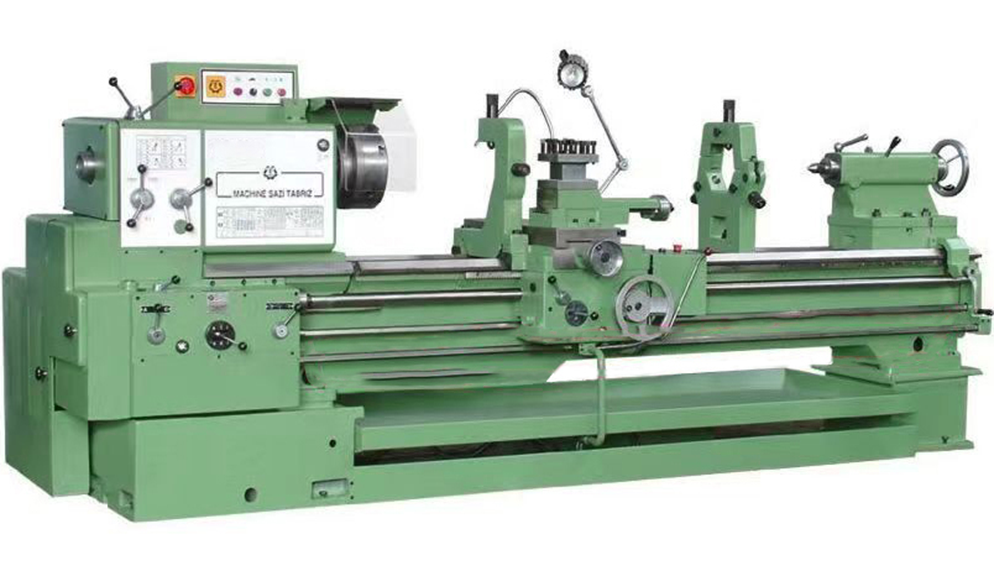

SN71C

ITEM

  • Diâm. máx. sobre o barramento
  • Diâm. máx. sobre o carro transversal
  • Diâm. máx. sobre o vão do bar.
  • Comprimento efetivo do vão
  • Distância entre centros
  • Largura do barramento
  • Nariz do eixo
  • Furo do eixo
  • Cone do furo do eixo
  • Faixa de velocidade do eixo (sem etapas)
  • Roscas métricas
  • Roscas em polegadas
  • Roscas modulares
  • Roscas diametrais
  • Faixa efetiva de avanço transversal
  • Faixa efetiva de avanço longitudinal
  • Curso efetivo deslocamento transversal
  • Curso efetivo deslocamento da ferramenta
  • Seção máx. da ferramenta
  • Diâm. da luva do contraponto
  • Curso da luva do contraponto
  • Cone do furo central do eixo do contraponto
  • Potência do motor principal
  • Potência da bomba de refrigeração
  • Dimensões da embalagem
  • Peso líquido
  • Peso bruto

SN71C

  • 710mm
  • 420mm
  • 910mm
  • 357mm
  • 1500/2000/3000/4000mm
  • 450mm
  • B8
  • Ø73.5mm
  • MT6
  • 10-1600rpm
  • 29/0.5-40 Nr/mm
  • 38/1-80 Nr/TPI
  • 26/0.25-20 Nr/MP
  • 31/2-72 Nr/DP
  • 025/3.2mm/rev.
  • 0.05-6.4mm/rev.
  • 400mm
  • 180mm
  • 32×32mm
  • Ø90mm
  • 180mm
  • MT5
  • 7.5kW
  • 120W
  • 2900/3500/4500/5500×1150×2050mm
  • 2950/3250/3550/4350kg
  • 3250/3600/3900/4900kg

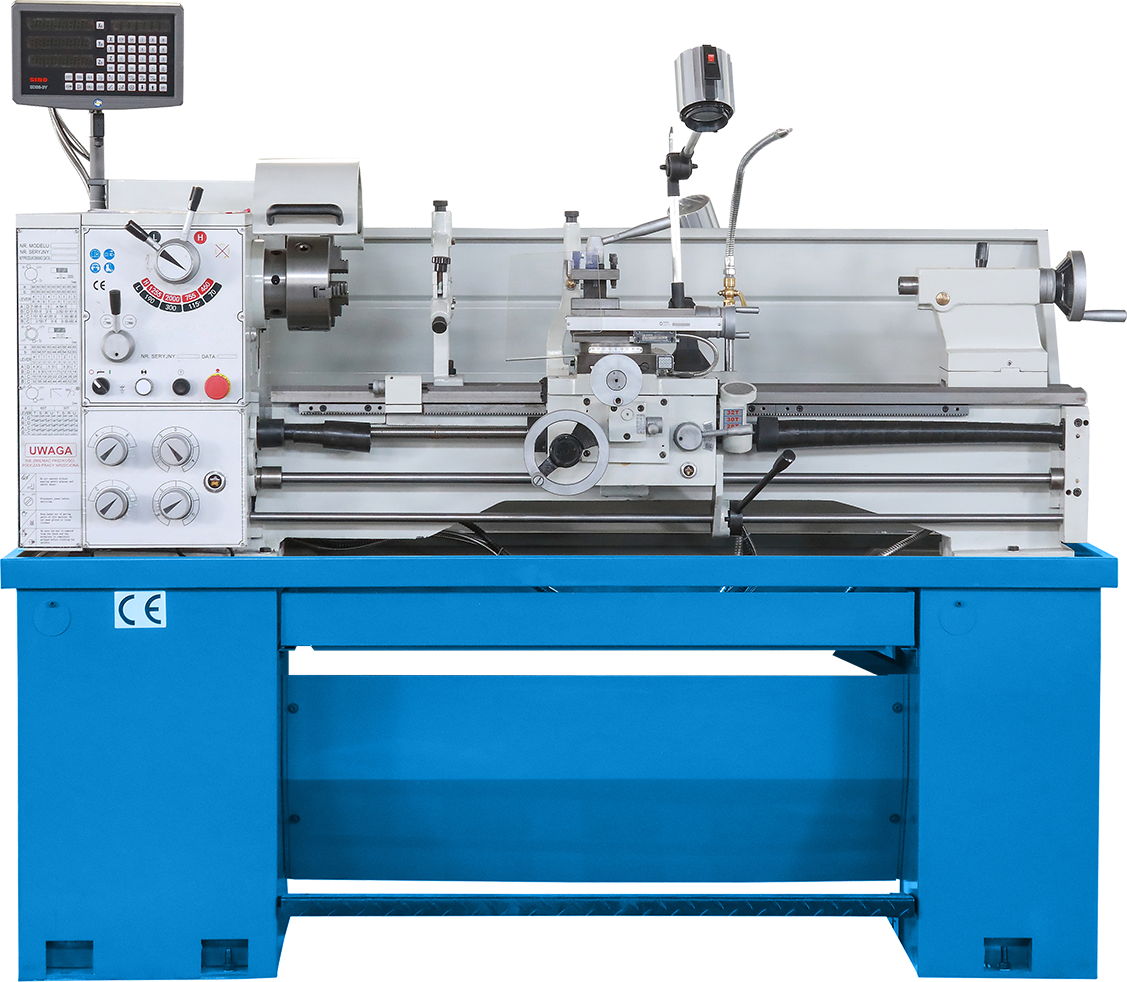

SP2112-I | SP2112-II

Caixa redutora com alavanca Norton disponível!

ITEM

  • Diâm. sobre o barramento
  • Diâm. sobre o carro transversal
  • Diâm. sobre o vão
  • Distância entre centros
  • Furo do eixo
  • Cone do furo eixo
  • Faixa de rotação do eixo
  • Faixa de avanços horizontais

  • Faixa de avanços transversais

  • Roscas métricas
  • Roscas em polegadas
  • Curso da broca do contraponto
  • Cone da broca do contraponto
  • Potência do motor
  • Dimensões de embalagem
  • Peso líquido
  • Peso bruto

SP2112-I

  • 330mm
  • 198mm
  • 476mm
  • -
  • -
  • -
  • -
  • -

  • -

  • -
  • -
  • -
  • -
  • -
  • -
  • 570/640Kg
  • 620/690Kg

SP2112-II

  • 360mm
  • 212mm
  • 491mm
  • 750/1000mm
  • 38mm (opcional 52mm)
  • MT5
  • 70-2000rpm (motor de 2 velocidades)
  • 20 tipos 0.052-1.392mm/r - 16 tipos 0.078-1.044mm/r
  • 20 tipos 0.014-0.38mm/r - 16 tipos 0.018-0.238mm/r
  • 26 tipos 0.4-7mm - 32 tipos 0.45-10mm
  • 34 tipos 56-4 T/pol. - 20 tipos 40-2.5T/pol.
  • 100mm
  • MT3
  • 1.5 ou 2.2Kw
  • 1740/1950×750×1510mm
  • 620/690kg
  • 670/740kg

ACESSÓRIOS:

Caixa de ferramentas

Bandeja de óleo

Pistola de óleo

Ponto-morto MT#3

Suporte para pés

Protetor de respingo

Bucha MT5/3

Mandril de 3 castanhas (Ø160mm)

Jogo de engrenagens

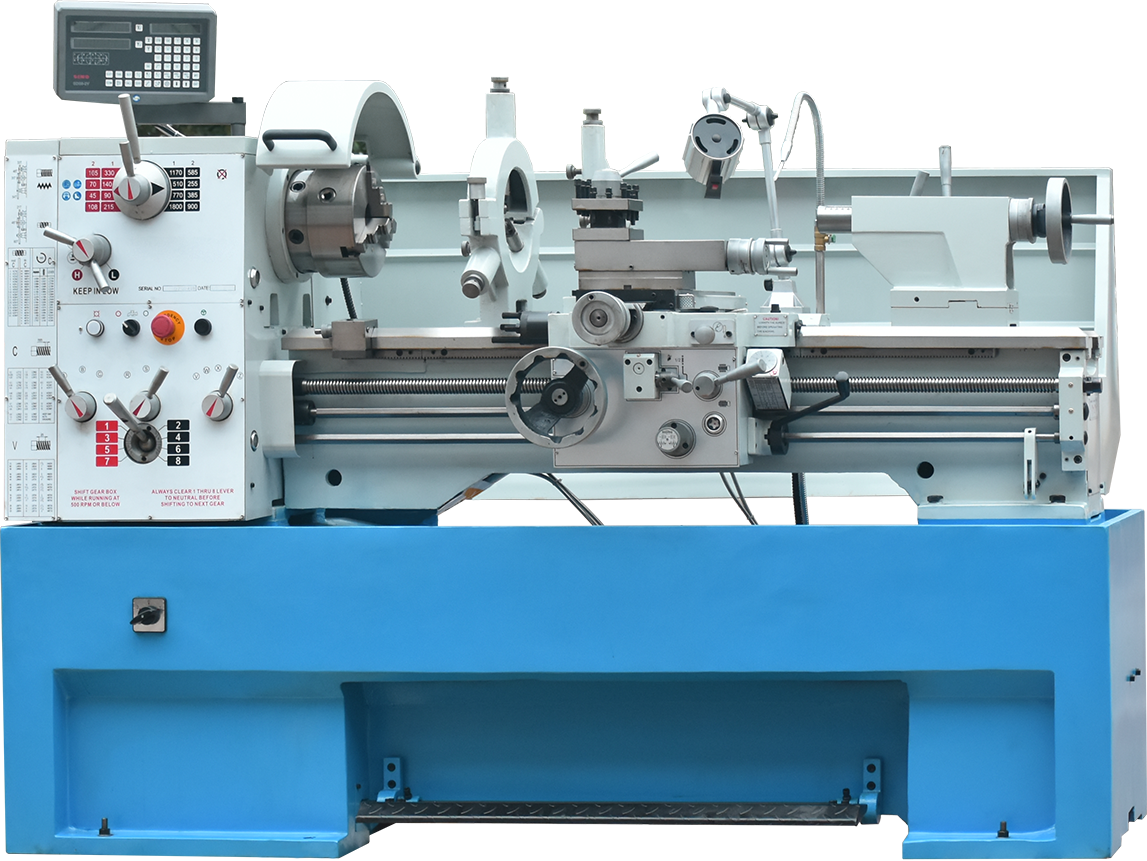

SP2113

ITEM

  • Diâm. sobre o barramento
  • Diâm. sobre o carro transversal
  • Diâm. no vão
  • Curso do vão
  • Distância entre centros
  • Altura do centro
  • Largura do barramento
  • Nariz do eixo
  • Furo do eixo
  • Cone do furo do eixo
  • Faixa de rotação do eixo
  • Curso máximo carro superior
  • Curso máximo carro transversal
  • Passo do parafuso guia
  • Seção máxima da ferramenta
  • Faixa de avanço longitudinal
  • Faixa de avanço transversal
  • Roscas métricas
  • Roscas em polegadas
  • Roscas diametrais
  • Roscas modulares
  • Diâm. da luva contraponto
  • Curso da luva contraponto
  • Cone morse da luva contraponto
  • Ajuste transversal
  • Carregamento
  • Potência da bomba de ref.
  • Motor principal
  • Dimensões totais (CxLxA)
  • Embalagem (CxLxA)
  • Peso (Líquido/ Bruto)

SP2113

  • 410mm
  • 255mm
  • 580mm
  • 205mm
  • 1000/1500mm
  • 205mm
  • 250mm
  • MT6
  • 52mm
  • MT6
  • 16 passos 45-1800r/min
  • 140mm
  • 210mm
  • 4TPI
  • 20×20mm
  • 0.05-1.7mm/rev.
  • 0.025-0.85mm/rev.
  • 39 tipos 0.2-14mm
  • 45 tipos 2-72 T.P.I
  • 21 tipos 8-44 DP
  • 18 tipos 0.3-3.5 MP
  • 50mm
  • 120mm
  • MT4
  • ±13mm
  • 4 unidades em container de 20'
  • 0.1Kw (1/8HP) 3HP
  • 2.2/3.3Kw ou 5.5Kw velocidade variável
  • 1940/2450x850×320mm
  • 2060/2560×900×1640mm
  • 1550/1750kg - 1600/1755kg

ACESSÓRIOS:

Placa de face (300mm)

Suporte móvel

Indicador de busca de rosca

Suporte fixo

Pistola de óleo

Manual de operação

Bucha MT6/4 e centro MT4

Conjunto de chaves

Mandril de 3 castanhas (200mm) e adaptador

Mandril de 4 castanhas (320mm) e adaptador

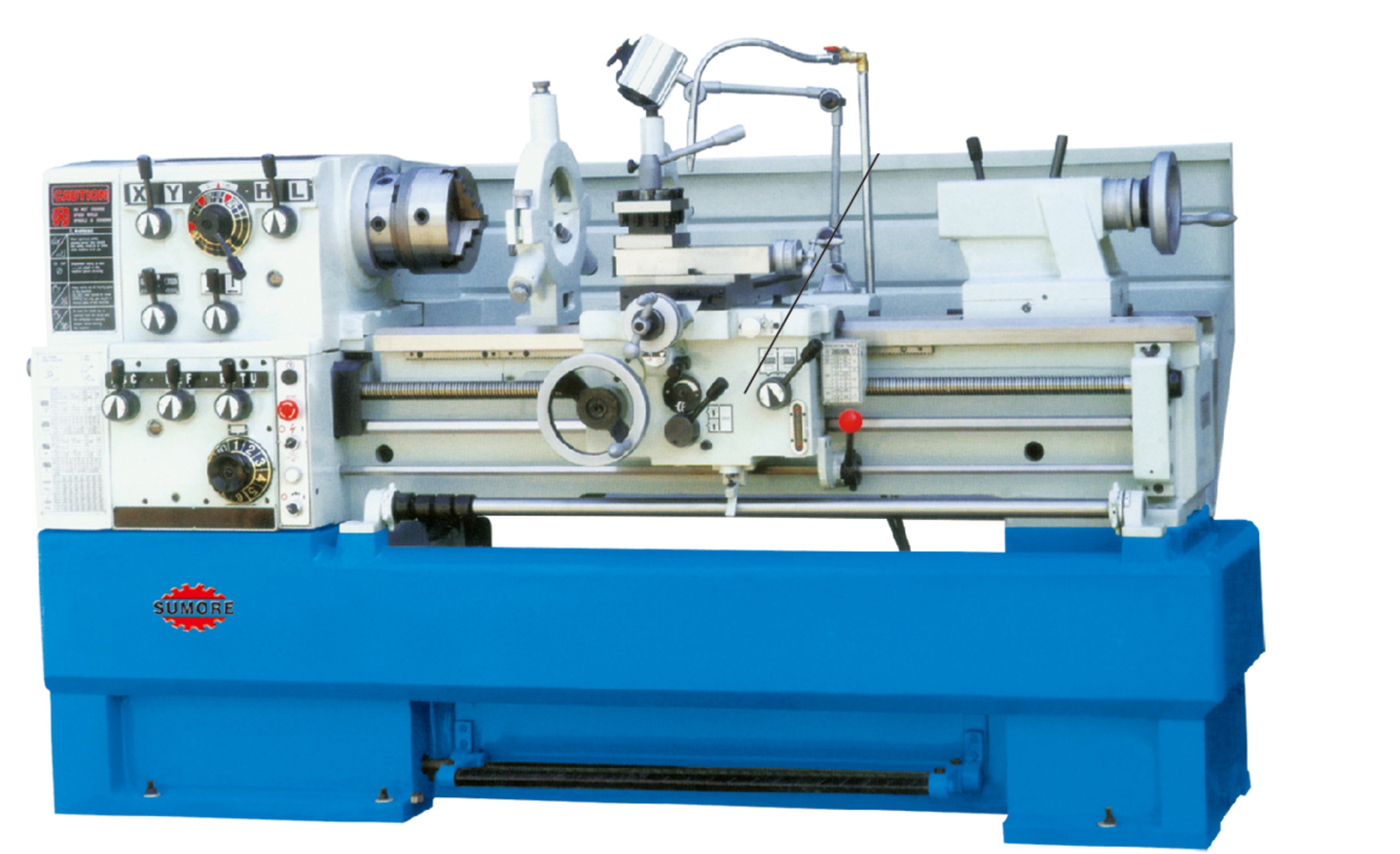

SP2114-I | SP2114-II

ITEM

  • Diâm. sobre o barramento
  • Diâm. sobre o carro transversal
  • Diâmetro no vão
  • Comprimento do vão
  • Comprimento máx. da peça
  • Largura do barramento
  • Nariz do eixo
  • Furo do eixo
  • Cone do eixo
  • Faixa de rotação do eixo
  • Curso do carro superior
  • Curso do carro transversal
  • Passo do fuso
  • Seção máx. da ferramenta
  • Avanços longitudinais
  • Avanços transversais
  • Roscas métricas
  • Roscas em polegadas
  • Roscas diametrais
  • Roscas modulares
  • Diâm. da luva do contraponto
  • Curso da luva do contraponto
  • Cone da luva
  • Ajuste transversal
  • Motor principal
  • Bomba de refrigeração
  • Dimensões totais (CxLxA)
  • Dimensões da Embalagem (CxLxA)
  • Peso bruto

SP2114-I

  • 410mm
  • 224mm
  • 640mm
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • 2170/2720/3320×1040×1340mm
  • 2250/2800/3400×1120×1730mm
  • 1980/2320/2450kg

SP2114-II

  • 460mm
  • 274mm
  • 690mm
  • 165mm
  • 1000/1500/2000mm
  • 300mm
  • D1-6
  • 58 ou 80mm
  • MT6
  • 12 variações 25-2000r/min
  • 128mm
  • 290mm
  • 6mm/4 TPI
  • 25×25mm
  • 42 tipos 0.031-1.7/rev.
  • 42 tipos 0.014-0.784mm
  • 41 tipos 0.1-14mm
  • 60 tipos 2-112 T.P.I
  • 50 tipos 4-112 DP
  • 34 tipos 0.1-7 MP
  • Ø60mm
  • 120mm
  • MT4
  • ±13mm
  • 4kW (5.4HP) opc. 5.5kW (7.5HP) 3PH
  • 0.1kW (1/8 HP) (3HP)
  • 2170/2720/3320×1040×1370mm
  • 2250/2800/3400×1120×1730mm
  • 2045/2385/2515kg

ACESSÓRIOS:

Mandril de 3 castanhas (200mm) e adaptador

Prato de face (350mm)

Pistola de óleo

Mandril de 4 castanhas (320mm) e adaptador

Suporte móvel (20-80mm)

Manual de operação

Luva MT6/4 e centro MT4

Conjunto de chaves

Indicador de busca de rosca

Suporte fixo (20-140mm)

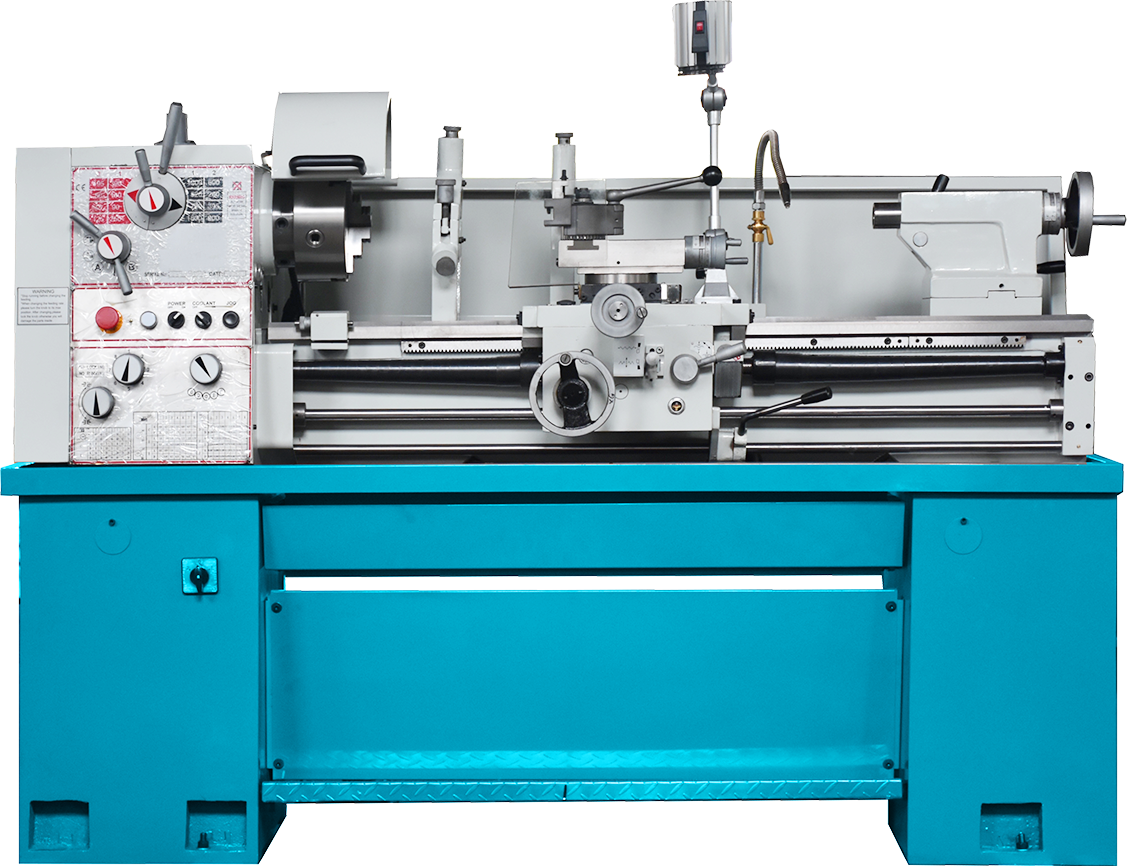

SP2123-I | SP2123-II

ITEM

  • Diâm. sobre o barramento
  • Diâm. sobre o carro transversal
  • Diâm. sobre vão
  • Largura do vão
  • Distância entre centros
  • Cone do furo do eixo
  • Furo do eixo
  • Passo de velocidade do eixo
  • Faixa de rotação
  • Nariz do eixo
  • Roscas métricas
  • Roscas em polegadas
  • Faixa de avanço longitudinal

  • Faixa de avanço transversal

  • Passo e diâm. do parafuso guia
  • Curso do carro superior
  • Curso do carro transversal
  • Curso da luva do contraponto
  • Diâm. da broca do contraponto
  • Cone da broca do contraponto
  • Motor principal
  • Peso líquido
  • Embalagem

SP2123-I

  • 360mm
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -

  • -

  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -
  • -

SP2123-II

  • 400mm
  • 220mm
  • 506mm
  • 206mm
  • 1000mm
  • MT6
  • 38mm ou 52mm (opcional)
  • 8 ou 16 passos
  • 90 ou 45-1800rpm
  • D1-5
  • (37) 0.4-7mm
  • (28) 4-56 TPI
  • (42) 0.043-0.653mm/ver - (42) 0.0017-0.0257in/rev
  • (42) 0.015-0.22mm/ver - (42) 0.0006-0.0087in/rev
  • 4mm
  • 840mm
  • 178mm
  • 92mm
  • 45mm
  • MT3
  • 2/3.3HP
  • 750kg/780kg
  • 1950×760×1480mm

ACESSÓRIOS:

Mandril de 3 castanhas (160mm)

Jogo de engrenagens de troca

Ponto-morto MT#3

Pistola de óleo

Descanso para pés

Protetor contra respingos

Lâmpada de trabalho da bandeja de óleo
